Bobines : repérage position
Visualisation position bobines

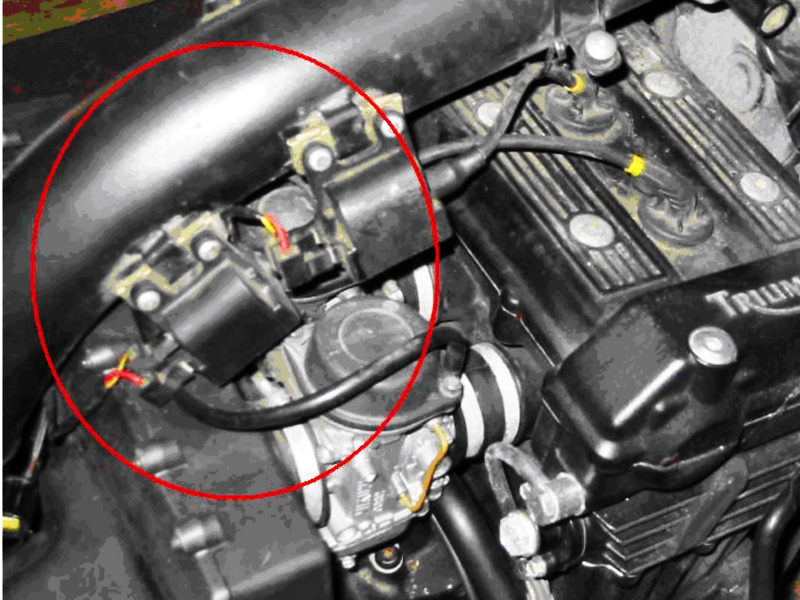

Bobine droite - position et connectique
Pour les bobines de droite, le fil rouge est sur l'extérieur (+). Fil jaune vers l'intérieur (-).

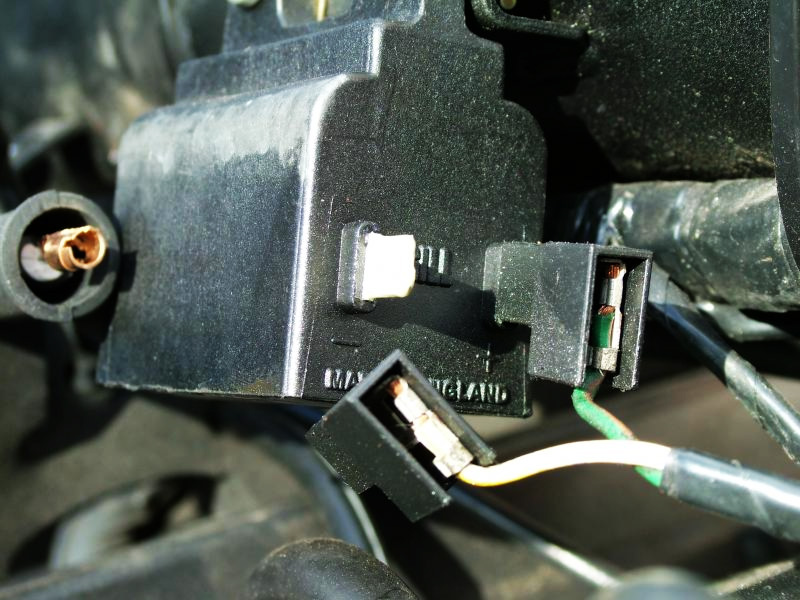

Bobine droite sur 1200 Trophy - marquage polarité

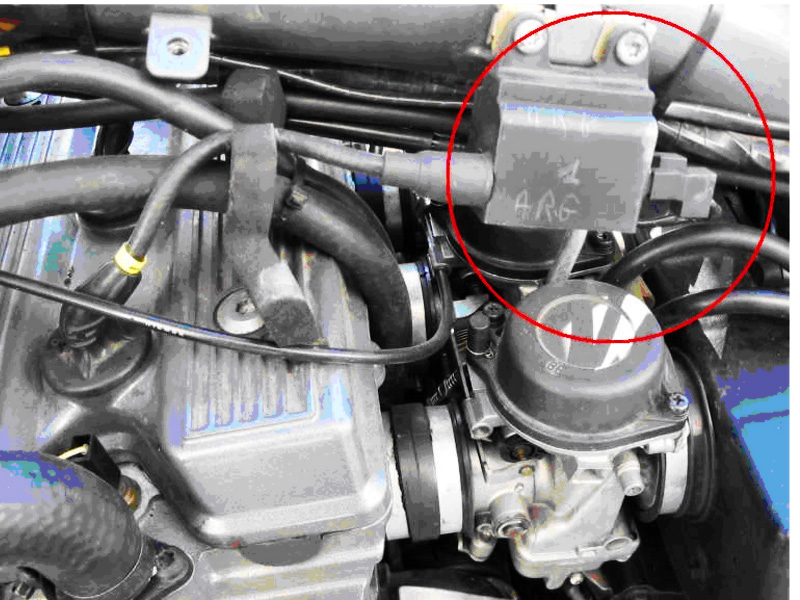

Bobine gauche - position et connectique
Pour la bobine de Gauche c'est inversé puisque la bobine est la même mais retourné de 180° .
Fil vert vers l'extérieur ( - ).
Fil rouge vers l'intérieur (+)
Attention, les bobines sont branchées dans un ordre particulier...
La première à gauche avec antiparasite 1.
La seconde avant à droite, (la plus près du guidon), antiparasite 2 sur bougie du milieu.
Enfin, la troisième arrière droit antiparasite 3 sur bougie cylindre droit...
J'ai pas démonté les antiparasites au niveau de la longueur ça correspond.

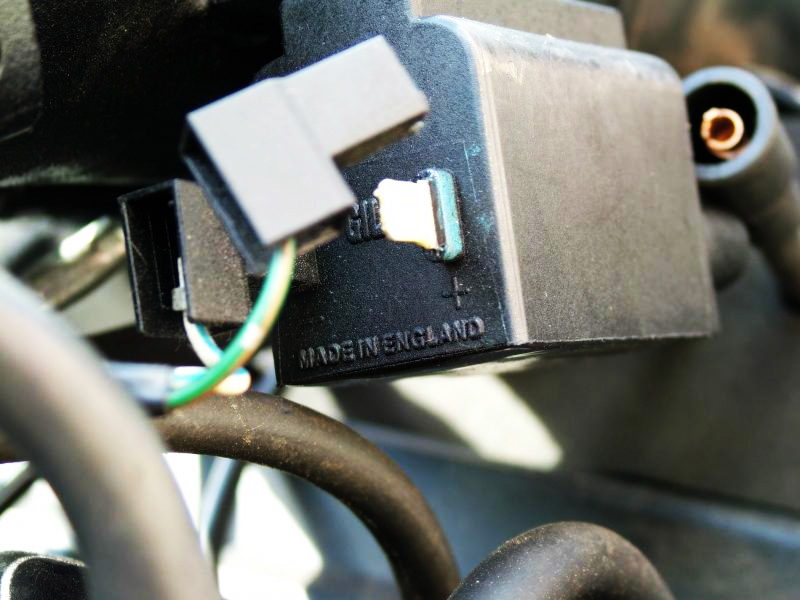

Bobine gauche sur 1200 Trophy - marquage polarité
Sources
Guelopin : Date : 16-02-2005 19:05
Lol : Date : 20-05-2005 16:53
Sources photos
Guelopin
Photos marquage polarité : Atrophy
http://atrophy.lock.net/
Rubrique "Some pictures of the Trophy's insides"
